测试仪型号: PE168-STG
通道闸机 三辊闸或翼闸或摆闸

ESD控制器型号 : PP-6808ESD + 读卡器

ESD报表管理软件(网页管理) : PSE-ESD-SQL-STG

管理计算机 : SQL Server

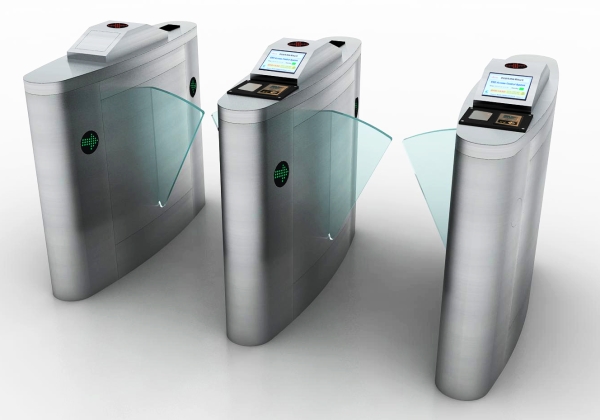

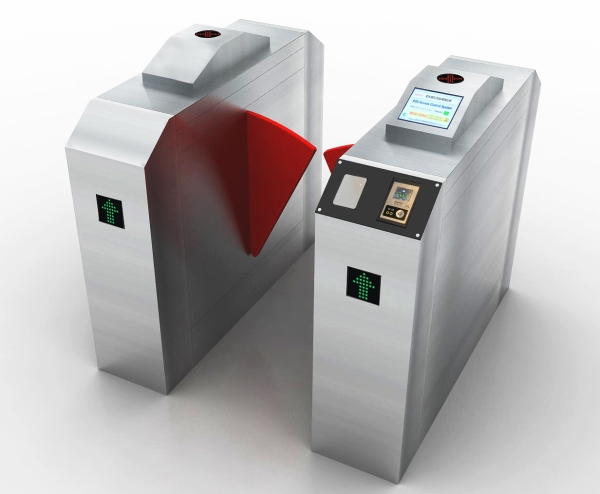

PEGASUS(毕加索)ESD门禁系统、通道型单机防静电门禁系统(人体综合静电测试门禁通道闸)是结合静电测试与通道闸门禁管制的先进产品；在许多设置静电防护区(EPA)的场所中，静电鞋具与静电腕带的测试都是以传统仅测试的方式进行，不易落实未测试通过人员第一时间禁止进入EPA之情形；ESD门禁系统针对此缺点，提出直接有效的解决，作业人员在进入EPA区时，确实做好人员静电手腕戴或防静电鞋的准备，结合三辊闸机、翼闸、摆闸、自动感应门..等电子门锁或通道闸做为人员ESD防静电测试的门禁控制设备。可为工厂人员提供基本的静电测试管制功能及有序文明的通行方式，杜绝未通过静电测试人员进入EPA静电防护区，并在紧急情况下快速控制落杆或开闸，组织人员疏散。

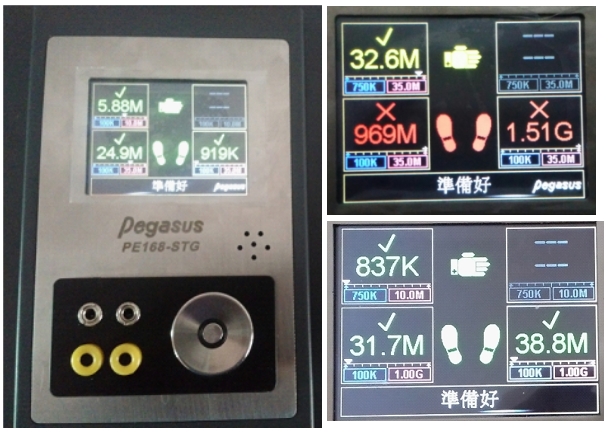

A.人体静电综合测试仪PE168-STR (阻值显示及输出):

根据GJB 3007-97,SJ/T 10694-2006 和ANSI ESD S20.20 标准制作，是一种能方便快速地测试手腕带和脚环、导电鞋或防静电鞋的穿戴情况的装置，实用测量范围为0.1MΩ~1000MΩ,全量程精度小于10%。测试仪操作非常简单，绿色数值表明正常，黄色数值表示为接近限制值，而红色数值则表示测试不合格（具体使用方法见测试说明）。使用者可以根据测试需要设置相关参数。
1. 测试阻值符合国际标准，档位标准可设置。可测试单线及双线手腕带

2. 为触摸式测试，不为按键或按钮式，避免接触不良或不经久用
3. 测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试
4. 静电测试仪与管制系统之间信号连接线为可插拔式，方便静电测试仪送检时拆装

5.测试仪分单机模式和连线模式，可单独进行测试，也可连接PP-6808ESD控制器由电脑启动测试仪进行测试和记录资料。并可以同时或分级测试手腕带和脚环、导电鞋、防静电鞋的穿戴情况，节省测试时间

6.联网使用时，可由刷卡启动测试仪。未刷卡时，测试仪显示”空闲”，刷卡后显示”准备好”，可显示中文简体繁体或英文，可由管理者密码更改显示语文种类
7.具备测试人员测试结果近失效提醒功能，当测试结果低于下限或高于上限时，测试仪屏幕将使用红色显示测量的电阻值。当测试结果在近上下限与高低标准之间(邻近标准但未高于高标或低于低标)，将使用黄色显示测量的电阻值，(此时虽做提醒，但仍是合格)。当测试结果在近上下限之内，将使用绿色显示测量的电阻值
8.当声音功能打开时，任何被测试不合格时，蜂鸣器将鸣叫三声，全部合格时，鸣叫一声
9.自备LCD触摸屏，管理者可使用密码轻松设定ESD阻值标准及近失效提醒阻值标准。LCD屏上可显示设置好的阻值标准，方便使用人员知道目前使用阻值高低标准。设定好的阻值会显示在液晶屏小方格内，管理者能很清晰的知道目前已设定的阻值 (蓝色字体为低端阻值标准，红色字体为高端阻值标准)
10.测试速度快，单机使用1秒内完成结果显示，显示数字化阻值并区分颜色(红色超标、黄色近失效、绿色合格)
11.手腕带插孔比一般单孔测试仪多预留一倍，且具备单、双线手腕带孔，并可分开显示于LCD屏
12.金属外壳，测试按钮为触摸式、非一般按钮弹片式，经久耐用，Pegasus品牌，高端上档次

 B. ESD读卡控制器 PP-6808ESD:

1. 手、鞋测试阻值都能显示於读卡控制器7寸彩屏上及保存於计算机软件中

2. 具有单机独立作业能力，即使计算机联机中断或计算机故障，测试管制系统都能正常作业

3. 遇计算机或联线障碍时，每次测试结果都能暂时保存于控制器上，等软件系统正常自动下载到计算机软件数据库保存

4. 单台卡机可管制人数50,000人(50,000张卡)，测试结果暂存100,000笔。读卡格式可兼容贵司现有员工卡，无须更换卡片

5. 可依卡片权限做出免测、只测手、只测双鞋及手鞋全测…等8种组合

6. ARM9系列工控主板设计，功能稳定快速，自带TCPIP通信。

7. ESD控制器+读卡身分识别，测试卡可权限分级(手、鞋、全测、免测..)，方便不同部门或工种设定不同的通关权限

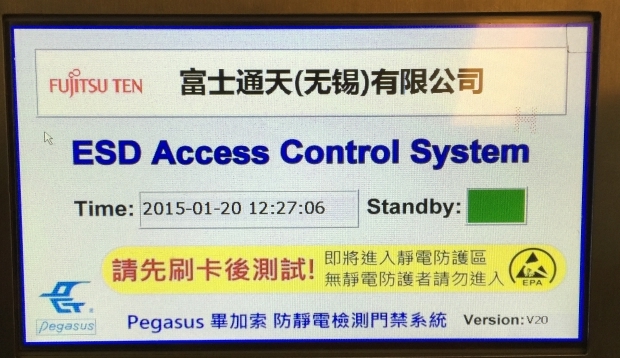

8. 七吋彩色显示屏美观大方，待机画面可显示名称及设备通信状态(红绿)、目前时间等信息。

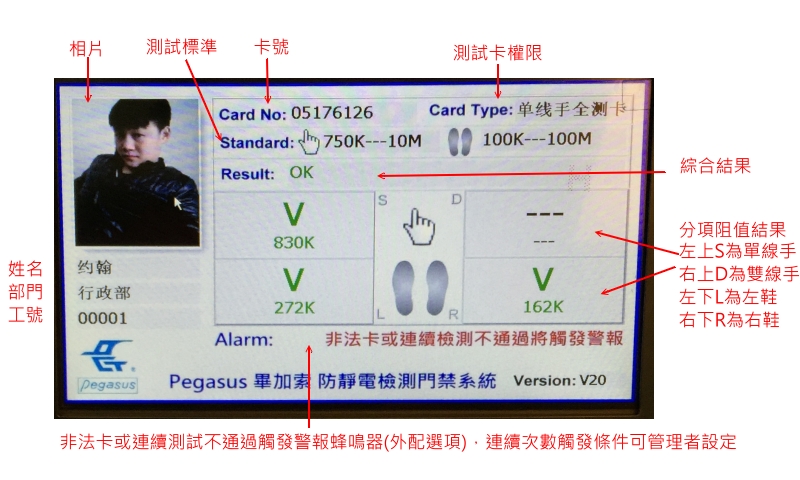

9. 七吋彩色显示屏，测试时可显示人员相片、姓名、部门、工号、卡号、测试卡种类、目前测试高低标、测试结果手鞋阻值结果、综合结果(OK才可通过，其余显示错误原因不可通过)。

10.具备非法卡或连续测试未过报警功能，具备I/O继电器输出集成控制板，可选项外接蜂鸣器或声光报警器警报。

11.七吋彩色屏待机画面上方，用户可自行更改为自己公司名称，彰显企业形象。为目前市面上较高大上的ESD联网测试系统。

ESD6806管理系统，计算机配置需求：

操作系统：Windows7/Windows8/Windows8.1/Windows2008

数据库：SQL2005/2008R2/2012R2

网页服务器: 微软IIS (建置IIS系统，可让其他计算机透过网页浏览器管理或查看ESD)

邮件服务器: SMTP邮件服务器，提供IP、发件账号、密码，可自动发送ESD报表到各管理者

Office：office2007以上

CPU：双核3.0GHz

内存：2GB以上

硬盘：50GB  (使用SQL EXPRESS免费版数据库限制为4G，5000人企业可储存约2年数据，数据近满要备份删减数据，使用正式授权版则无容量限制)

软件功能：

1.        用户需自备正版或免费版之SQL SERVER操作系统及SQL数据库(微软官方软件可具有2008 R2 EXPRESS可免费下载)

2.        能设定管理员密码和用户密码,并且可以设定不同操作权限

3.        SQL数据库管理安全稳定，TCPIP高速传输，ARM9工控主板硬件搭配，测试速度快3秒内完成。

4.        软件可以excel表格轻松导入新增人员测试权限

5.        软件具备与硬件校时功能，可手动与核心控制器同步校时

6.        能够以不同的查询条件（如时间、部门、门号、静电手环测试结果、鞋具测试结果、开门太久…等），整理出ESD防静电门禁的结果。静电测试查询结果可以保存、分析利用

7.        能依据各种条件查询，依月份、日期、部门、个人或各式错误原因等多种条件化查询做出多功能静电门禁管理报表

8.        测试异常报表数据包含手、左脚、右脚等阻值数字化显示、非法卡等各种异常状况记录。手及左右脚测试错误信息能区别显示。避免一般门禁报表只显示进入通过与否之非ESD测试管理报表之缺点

9.        软件实时收取读卡测试数据，也可实时连机监控

10.    同一软件可以管理数百台硬件设备及跨车间跨厂区多点管理(通过联网设备)

11.    具备远程登录管理功能，实现在其他电脑上能查询和管理服务器上的ESD系统，即通过网页端能进行查询和编辑服务器资料。特别是实现客户端进行Excel档人员删除和增加

12.    软件可以excel表格轻松导入删除人员测试权限

13.    软件上传人员测试权限至硬件时，遇通信无响应或障碍时，可自动重传，无需手动重传

14.    具备定时自动Email给管理者ESD测试报表功能

15.    自动生成A.测试合格报表，B.测试异常报表，C.应测未测人员报表,D.非法卡测试人员报表等多种ESD管理报表，并能自动Email给管理者

16.    自动生成测试次数合格率统计报表，按人员部门分类列出合格率，并能自动Email给管理者

17.    所有报表，管理者可以自行勾选要发送哪些报表至邮箱

18.    报表的时段选择可以自行设定

19.    软件具备定时自动备份及清除数据库功能 (选项)

20.    软件具备自动将测试刷卡时间记录上传到指定路径目录功能(可供其他人事或考勤系统做打卡数据应用)(选项)
