测试仪型号: PE168-STR

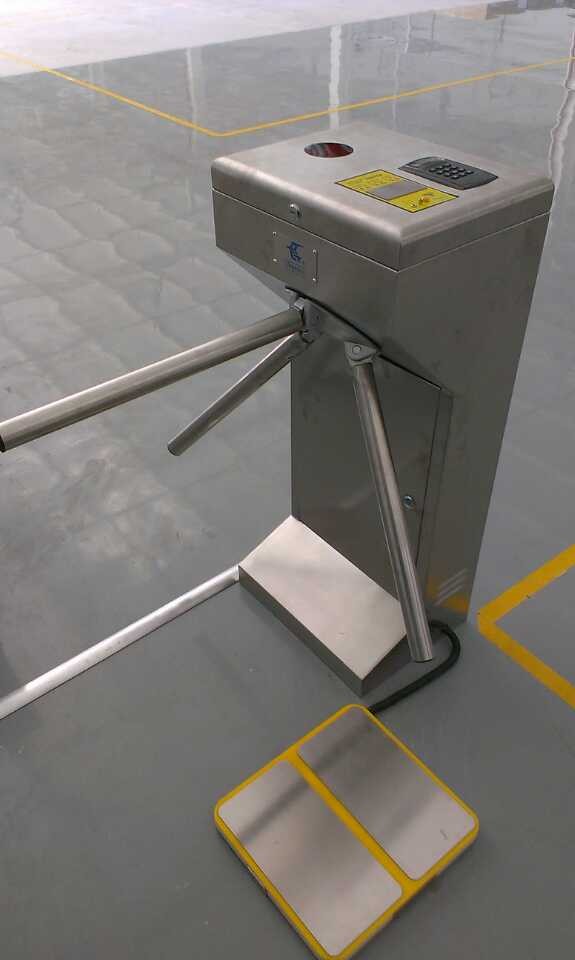

通道闸机型号: 立式三辊闸PG-GTAE238或桥式三辊闸PG-GTAE838
ESD刷卡机型号 : PP-6750VM/M0-ESD
ESD报表管理软件 : PSE-ESD-SQL
管理计算机 : SQL Server

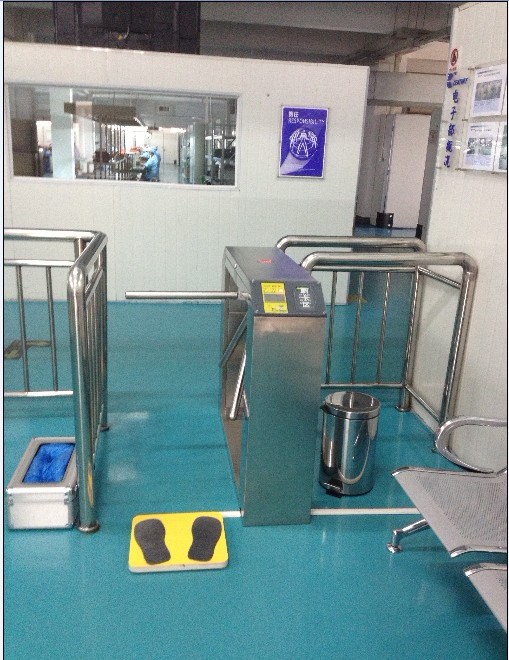

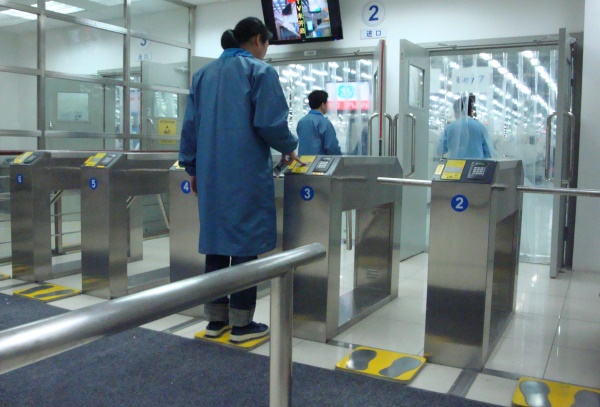

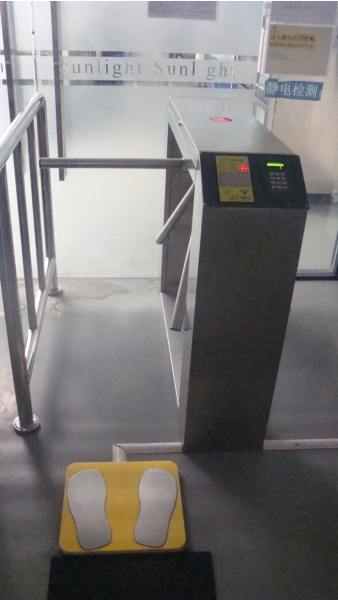

PEGASUS(毕加索)通道型单机防静电门禁系统(人体综合静电测试门禁通道闸)是结合静电测试与通道闸门禁管制的先进产品；在许多设置静电防护区(EPA)的场所中，静电鞋具与静电腕带的测试都是以传统仅测试的方式进行，不易落实未测试通过人员第一时间禁止进入EPA之情形；通道门禁式的防静电门禁系统针对此缺点，提出直接有效的解决，作业人员在进入EPA区时，确实做好人员静电手腕戴或防静电鞋的准备，结合三辊闸机、翼闸、摆闸、自动感应门..等电子门锁或通道闸做为人员ESD防静电测试的门禁控制设备。可为工厂人员提供基本的静电测试管制功能及有序文明的通行方式，杜绝未通过静电测试人员进入EPA静电防护区，并在紧急情况下快速控制落杆或开闸，组织人员疏散。
常见ESD防静电测试管理方式对比表
|
传统式人体综合测试仪 |
A:测试仪+刷卡联网 |
B:测试仪+闸机 |
C:测试仪+闸机+刷卡联网 |
|
不具强制性，容易蒙混进入，无法稽核 |
强制测试，刷卡身分识别及测试记录，不易蒙混，但无法第一时间将未通过者以门禁方式阻挡在外 |
强制测试，但不刷卡无记录追踪，可能有代测试通关或底下钻过去混入现象 |
强制测试，刷卡身分识别及测试记录存盘，不易蒙混，同时可以避免未通过测试者第一时间进入 |
|
人为产生报表，容易造假 |
计算机科学化管理，不易造假 |
门禁式管理，稍微增加强制性 |
计算机科学化管理，不易造假，同时具备门禁功能 |
|
纸张手写记录，不易查询 |
无纸化记录，数据库记录，好查询打印报表 |
纸张记录手写记录或无纪录，不易查询 |
无纸化记录，数据库记录，好查询打印报表 |
|
无法分级权限测试，测试方式固定，功能较少 |
可以根据员工卡设置不同的测试方式 |
无法分级权限测试，测试方式固定，功能较少 |
可以根据员工卡设置不同的测试方式 |
|
|
按时间段，自动产生ESD管理报表，第一时间Email给管理者做异常管理稽核 |
无 |
按时间段，自动产生ESD管理报表，第一时间Email给管理者做异常管理稽核 |
|
静电测试仪无信号输出 |
静电测试仪输出手、左鞋、右鞋NG或PASS信号给卡机并软件记录 |
静电测试仪输出综合信号给门禁通过与否 |
静电测试仪输出手、左鞋、右鞋NG或PASS信号给门禁通过与否并软件记录 |
|
仅靠员工自律，测试管控力度低，不易取得客户信任 |
测试管控力度高，取得客户信任度较高 |
测试管控力度稍高，取得客户信任度一般 |
测试管控力度高，取得客户信任度高，是目前多数客户采用之升级系统 |
A.人体静电综合测试仪PE168-STR:
1. 测试阻值符合国际标准，档位标准可设置。可测试单线及双线手腕带
(手腕带低值100K、750K奥姆值、高值10M或35M奥姆值，鞋具低值100K、500K、750K奥姆值、高值35M、100M、1000M奥姆值)。___为默认值(美标)。精度±10%
2. 为触摸式测试，不为按键或按钮式，避免接触不良或不经久用
3. 测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试
4. 静电测试仪与管制系统之间信号连接线为可插拔式，方便静电测试仪送检时拆装
5. 电源电压 8-12VDC/100mA
6. 输出:手、左鞋、右鞋三路(绿灯)信号输出：导通电流最大50mA,电压最大80V
7. 测试指示灯输出：九个指示灯分别代表手腕带和脚的判定状态(偏低、偏高、PASS)
8. 测试仪主机尺寸 160mm×100mm×40mm，脚踏板尺寸360mm×330mm×25mm
9. 总重量净重：4.53kg, 毛重：5.55 kg
10. 使用环境 温度0℃～40℃，湿度＜85%
B. ESD读卡控制器 PP-6750VM/M0-ESD:
1. 手、鞋测试NG与否都能自动保存在读卡控制器及计算机软件中
2. 具有单机独立作业能力，即使计算机联机中断或计算机故障，测试管制系统都能正常作业
3. 遇计算机或联线障碍时，每次测试结果都能暂时保存于控制器上，等软件系统正常自动下载到计算机软件数据库保存
4. 单台卡机可管制人数30,000人(30,000张卡)，测试结果暂存10,000笔。读卡格式可兼容贵司现有员工卡，无须更换卡片
5. 可依卡片权限做出免测、只测手、只测双鞋及手鞋全测…等8种组合
6. 控制读卡器具LCD显示屏，具读卡时间、卡号、工号显示，并可以直观式告知测试者各种测试错误信息(手、鞋错误，非法卡错误，逾期卡片错误…等多种错误信息)
7. 测试通过与错误(卡片错误、测试不达标)有不同声音警示
8. 未刷卡即测试有警示，可选项外加装警报，提醒员工养成刷卡记录习惯
9. 刷卡机具备防破坏警报信号，可选项加装警报，遇人拆除刷卡机时有警报音警示
10. 手鞋同时比对以求快速反应，整个测试流程从读卡到三棍闸打开于3秒内完成(不含人员自身时间，人员时间预估3秒)
11. PP-6750VM/ESD读卡控制器嵌入式安装于三棍闸斜边
12. 尺寸重量: 137(L) x 85(W) x 25(H) mm，350g，背光液晶显示屏
C.桥式斜角三棍闸 PG-GATE838+:
1. 结构：框架结构/不锈钢外壳 SUS304
2. 生产工艺：全电脑数控激光切割机生产
3. 机箱外形尺寸：1200×宽280×高980 mm，重量：75KG
4. 闸杆长：机箱以外510(mm)
5. 闸杆最大承受力：80Kg，闸杆工作驱动力：3Kg
6. 闸杆传动方式：数字方式
7. 闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行
8. 自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调
9. 灯光提示：通行方向指示，上盖中间大方向指示灯
10. 工作环境：室内、室外(阴棚），温度：-10℃ ～ 50℃ 相对湿度：≤90%，不凝露
11. 闸机自身开闸反应时间：0.2秒
12. 通行速度：30人/分钟 (此速度仅限闸机，若为ESD测试系统需加上读卡及测试时间)
13. 输入接口：干接点信号或+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动 电流≥10mA
14. 三棍闸具紧急时断电自动落闸功能
15. 转盘强化设计，强化久用转盘破裂之情形

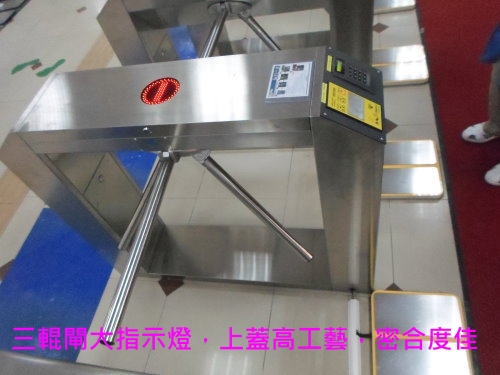

16. 高工艺制作生产，上盖与机箱密合度佳，方向箭头及禁止为大指示灯清晰明亮。
