测试仪型号: PE168-STR
通道闸机型号: 摆闸PG-GTAE8088(货物通道)

ESD刷卡机型号 : PP-6750VM/NR5-ESD

ESD报表管理软件 : PSE-ESD-SQL

管理计算机 : SQL Server

PEGASUS(毕加索)通道型单机防静电门禁系统(人体综合静电测试门禁通道闸)是结合静电测试与通道闸门禁管制的先进产品；在许多设置静电防护区(EPA)的场所中，静电鞋具与静电腕带的测试都是以传统仅测试的方式进行，不易落实未测试通过人员第一时间禁止进入EPA之情形；通道门禁式的防静电门禁系统针对此缺点，提出直接有效的解决，作业人员在进入EPA区时，确实做好人员静电手腕戴或防静电鞋的准备，结合三辊闸机、翼闸、摆闸、自动感应门..等电子门锁或通道闸做为人员ESD防静电测试的门禁控制设备。可为工厂人员提供基本的静电测试管制功能及有序文明的通行方式，杜绝未通过静电测试人员进入EPA静电防护区，并在紧急情况下快速控制落杆或开闸，组织人员疏散。

常见ESD防静电测试管理方式对比表

A.人体静电综合测试仪PE168-STR:

1. 测试阻值符合国际标准，档位标准可设置。可测试单线及双线手腕带

(手腕带低值100K、750K奥姆值、高值10M或35M奥姆值，鞋具低值100K、500K、750K奥姆值、高值35M、100M、1000M奥姆值)。___为默认值(美标)。精度±10%

2. 为触摸式测试，不为按键或按钮式，避免接触不良或不经久用

3. 测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试

4. 静电测试仪与管制系统之间信号连接线为可插拔式，方便静电测试仪送检时拆装

5. 电源电压 8-12VDC/100mA

6. 输出:手、左鞋、右鞋三路(绿灯)信号输出：导通电流最大50mA,电压最大80V

7. 测试指示灯输出：九个指示灯分别代表手腕带和脚的判定状态(偏低、偏高、PASS)

8. 测试仪主机尺寸 160mm×100mm×40mm，脚踏板尺寸360mm×330mm×25mm

9. 总重量净重：4.53kg, 毛重：5.55 kg

10. 使用环境 温度0℃～40℃，湿度＜85%

 B. ESD读卡控制器 PP-6750VM/M0-ESD:

1. 手、鞋测试NG与否都能自动保存在读卡控制器及计算机软件中

2. 具有单机独立作业能力，即使计算机联机中断或计算机故障，测试管制系统都能正常作业

3. 遇计算机或联线障碍时，每次测试结果都能暂时保存于控制器上，等软件系统正常自动下载到计算机软件数据库保存

4. 单台卡机可管制人数30,000人(30,000张卡)，测试结果暂存10,000笔。读卡格式可兼容贵司现有员工卡，无须更换卡片

5. 可依卡片权限做出免测、只测手、只测双鞋及手鞋全测…等8种组合

6. 控制读卡器具LCD显示屏，具读卡时间、卡号、工号显示，并可以直观式告知测试者各种测试错误信息(手、鞋错误，非法卡错误，逾期卡片错误…等多种错误信息)

7. 测试通过与错误(卡片错误、测试不达标)有不同声音警示

8. 未刷卡即测试有警示，可选项外加装警报，提醒员工养成刷卡记录习惯

9. 刷卡机具备防破坏警报信号，可选项加装警报，遇人拆除刷卡机时有警报音警示

10. 手鞋同时比对以求快速反应，整个测试流程从读卡到三棍闸打开于3秒内完成(不含人员自身时间，人员时间预估3秒)

11. PP-6750VM/ESD读卡控制器嵌入式安装于三棍闸斜边

12. 尺寸重量: 137(L) x 85(W) x 25(H) mm，350g，背光液晶显示屏

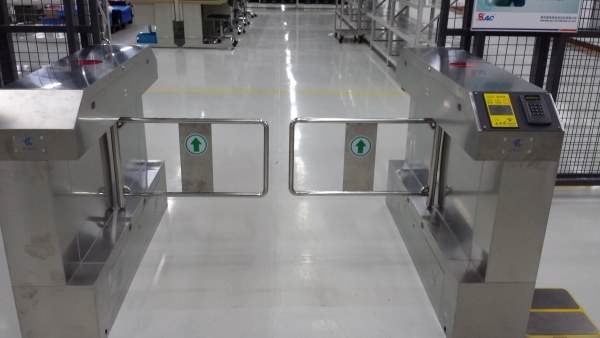

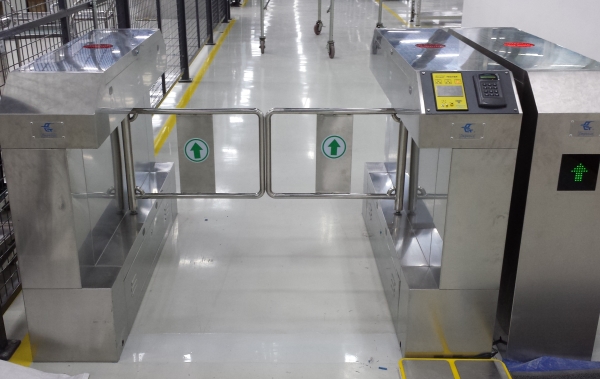

C.桥式斜角摆闸 PG-GATE8088:

产品参数：

1. 型号：PG-GATE8008L

2. 尺寸：1400长*280宽*1000高（MM）

3. 臂长：机箱外500mm

4. 重量：70KG

5. 传动角度：180度

6. 材料工艺：304号不锈钢精加工定制

7. 输入电压：AC220±10V,50HZ

8. 驱动电机：直流电机 50W/24V

9. 电机使用寿命：500万次以上

10. 电机转速：    1800转/分

通行速度：  40人/分钟（常开），25-30人/分钟（常闭）

11. 开门速度： 1-2秒

复位时间：1-60秒可调

12. 工作环境：室内、室外（建议搭雨棚）

适应温度：温度：-40℃—— 80℃

适应湿度：湿度：5％—— 90％

1.2.产品功能：

1. 可与门禁、考勤、静电测试等多种读设备相对接；接收开关量信号或485指令控制开闸。

2. 用户可自定义开闸受控模式：1、双向受控模式2、左向受控右向自由3、左向受控右向禁止4、右向受控左向自由、5、右向受控左向禁止；

3. 具有自动延时复位功能，当摆臂开启后未通行延时关闸（延时1-60秒可调）。

4. 具有机械、红外双重防夹，确保人行安全。

5. 具有通行超时报警功能，提醒人行快速通行。

6. 具有通行后延时功能，满足大件行人有效通行。

7. 具有开关速度可调功能，满足不同用户需求

8. 具有标准火警接口，当火警信号输入时，通道无条件放行。

9. 具有电机堵转保护功能

10. 具有电机刹车功能，保证每次开关闸动作准确无误。

11. 常开常闭功能可选，满足不同客户需求。

12. 断电自动开闸，符合消防需求。

13. 超高亮LED方向指示灯及通道指示灯，有效引导行人正确通行。

14. 具有非法闯入报警关闸及反向闯入报警关闸功能。

15. 防冲撞功能，在没有接受开闸信号时，摆门处于加锁状态，禁止行人人为扳开。
