产品品牌: Pegasus (毕加索)

产品型号: PP-35系列

产品架构图:

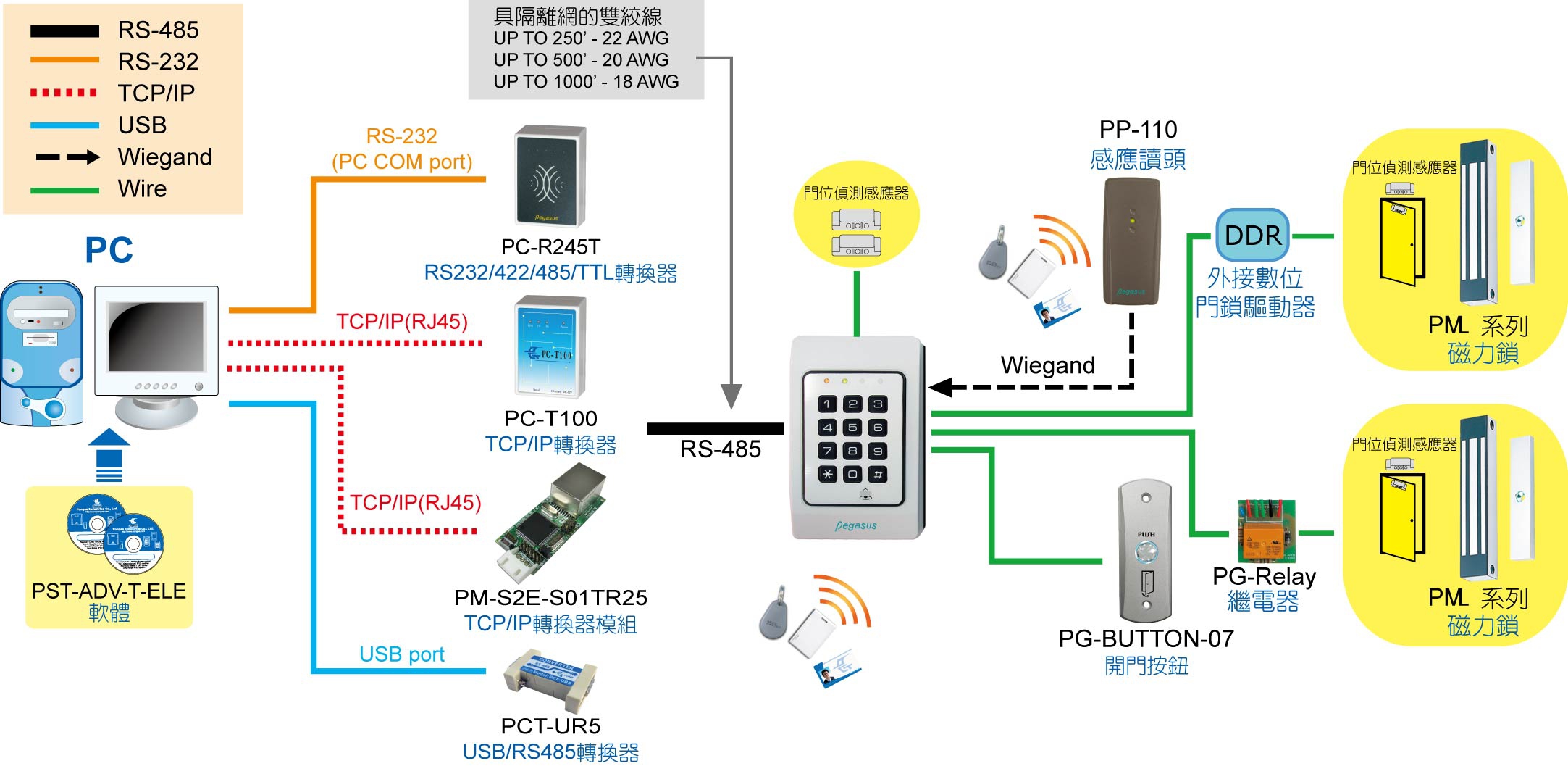

门禁控制系统

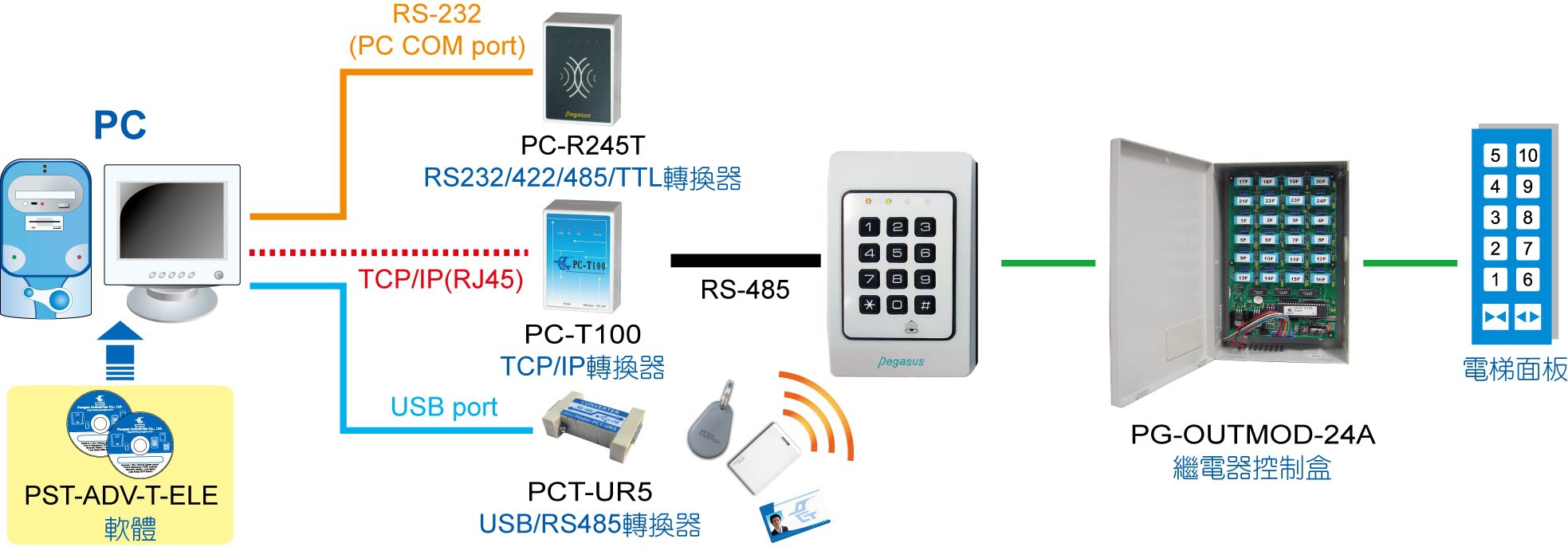

电梯楼控系统

产品简介
为一系列具有先进先出(FIFO)时间纪录及管制用之终端记录机，可应用于出勤卡钟系统及人员出入门禁/电梯/保全管制系统，其每一机型皆可与计算机连线作业或独立记录管制及查询功能。
此系列可用RS-485接口与计算机联机，更可藉由外接TCP/IP接口 构成多通路实时联机或批次联机系统。并具有串接式打印机接口，可供读卡机立即打印事件或事后查询打印之功能。

　
产品特色
考勤特点:
•采用非挥发性内存，记录各事件以供事后随机查询打印或由计算机收取数据。具备串行端口可搭配打印机接口直接接打印机，选择实时门禁记录打印或事后查询出入数据打印。
•具备6种单键勤务功能，79种2位数勤务别输入功能。可选择批次或实时连线作业方式。可直接输入8或者6位数卡号作为其出勤记录。
•读卡机系统参数设定全部可由读卡机12位键盘直接设定或由计算机联机设定，有DUMP功能可快速收取之记录笔数。
•具报时功能，每个小时可设定八个报时时段，24小时内共可设定192个报时时段。报时输出具延时调整功能。
•具门铃功能(选项)
　
门禁管制特点:
•使用者之数据报含使用者之识别证码 / 组别 / 个人密码 / 卡片有效日期或者员工带码/姓名。
•可选择其中一种操作模式：1.单独感应 2.感应加个人密码 3.单独门密码 4. 单独按卡号及个人密码 5.由时间区切换操作模式6. 时间区不管制(Free access)。所有密码功能均可启动防胁迫功能。
•可直接由读卡机查询特定使用者之进出时间或特定日期内之用户之进出数据等。
•读卡机系统参数设定及人员门禁数据增加，删除等可直接由读卡钟键盘直接依组别快速设定或由读卡学习带入卡号或由计算机联机设定。
•经由串行输出(RS-485或晶体管)，搭配多点输出继电器盒(8F/24F/48F/64F/96F)可做电梯楼控管制。
•楼控各别楼层管制时，可搭配时间区管制功能，同时作楼控及时间区管制。
•开门延时秒数瞬时可设成常态输出，可作为保全门口机设定/解除使用。
•搭配外接感应读头，可作单门一进一出管制。
•反折返自动清除功能 : 具24/36/48Hrs等3种特定时间后可自动清除反折返限制功能。
•时间区管制每日8段可自星期一至星期日分别设定启用与否，可设定国定假日。
•人员卡可设定失效日期或员工代号显示功能(两种择一操作)。
•防止按键乱按，具键盘锁启动/解除功能。
　
特殊功能: (选择性功能,须事先告知订购)
•巡逻卡 : 只记录读卡数据，不做开门触发动作
•清洁卡 : 每天特定时段开放通行，其余时段禁止通行
•双卡开门功能 : 任一群组内2张卡，特定时间内同时读卡才会开门功能
•可搭配外接数字驱动继电器盒，作DI/DO控制
•语音播放功能 : 分公共事务与私人事务两种类型，可于软件内事先编辑完成后再上传到各别读卡机上.私人事务语音会优先播放

产品规格
•尺寸(L x W x H)mm: 118 x 75 x 17
•重量: 净重:102g ± 5 % / 毛重: 208g ± 5 %
•环境温度: 0℃ ~ 70℃
•环境湿度: 10%~90%
•防水: 有
•电源: 滤波良好之直流 12 V。如控制大电力设备，例如电梯/栅栏机而无法确认其系统电源器质量良好者，应加装电源滤波器于AC电源输入前
•消耗电流: 静态25mA ±5%，动态60mA ±5% ( 不含推动外加电锁及警报器 )
•传输规格: Baud Rate：预设为9,600 bps N, 8, 1(可设定2,400/4,800)
 <19,200/38,400bps选项>
•通信接口: RS-485
•最多管制人数/最多暂存笔数:
K 系列: 1,000人，500笔
L 系列: 2,000人，1,000笔
M 系列: 30,000人，10,000笔
N 系列: 11,000人，32,000笔
P 系列: 11,000人，8,000笔
X 系列: 32,000人，32,000笔
•时间区: 8个时段可供设定,可应用于门禁时段管制,刷卡模式,自动班别或者门禁不管制等功能
•卡钟报时: 每个小时可设定八个报时时段,24小时内共可设定192个报时时段
•辨识媒体: 内含EM / Mifare等感应卡读卡模块，依订购型号而定各种卡片的感应率:EM=125KHz, Mifare=13.56MHz(ISO 14443A或ISO 14443B或15693)
※支持客户专用卡片(依不同项目)
•外接读头: 26 /34 bits 维庚界面1个
